Pernos de
anclaje L, J y con camisa.
Elige pernos en L, en J o rectos con camisa tubular inferior. Reúne las medidas y cantidades de tu proyecto en una sola solicitud de cotización.
anclaje L, J y con camisa. Elige pernos en L, en J o rectos con camisa tubular inferior. Reúne las medidas y cantidades de tu proyecto en una sola solicitud de cotización.
01 / PLACAS DE ANCLAJE
La base de
tu próximo proyecto.
Configura la placa y revisa su dibujo antes de generar la ficha.
Perforaciones a tu medida
Elige su cantidad y diámetro. La vista propone una distribución simétrica con distancias X/Y al borde.
Tu perfil, como referencia
Indica el perfil que instalarás en el centro. La solicitud corresponde a la placa y sus perforaciones.
01 / ENCUENTRA TU MODELO
Tres modelos.
Las medidas de tu proyecto.
Elige un modelo y consulta su guía de medidas para preparar tu solicitud.
01 / MODELO L DOBLEZ EN ÁNGULO
Perno en L
Extremo inferior doblado en ángulo. Indica las medidas de tu proyecto al consultar.
Elegir modelo LVer medidas para cotizar del perno en L
- Ø · Diámetro
- Indica el diámetro solicitado y su unidad.

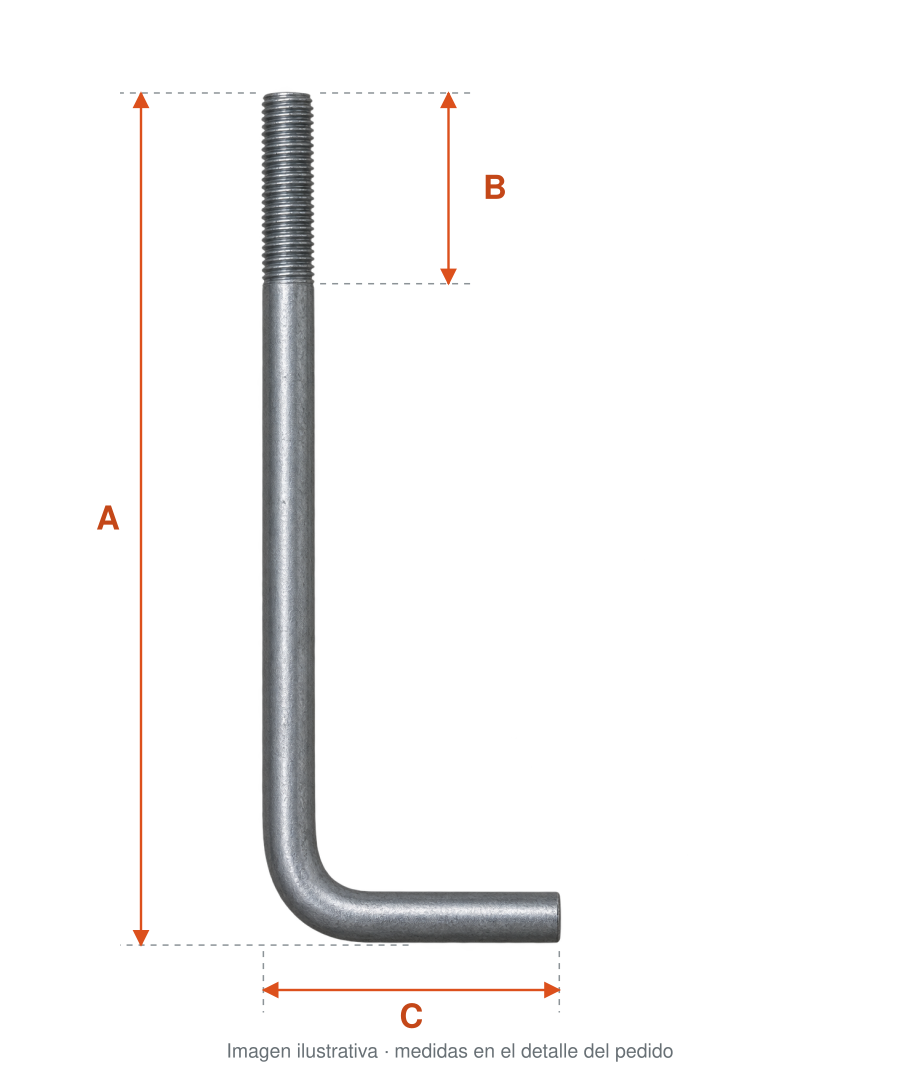

- A · Largo total
- Altura exterior del perno ya doblado, entre los extremos de la flecha. Si tu plano indica el largo de la barra antes de doblar, acláralo.
- B · Largo de rosca
- Longitud del tramo roscado en el extremo superior.
- C · Largo de patilla
- Medida exterior del extremo doblado, según la flecha.
02 / MODELO J EXTREMO EN GANCHO
Perno en J
Extremo inferior curvo en forma de gancho. Su curvatura es estándar según la matriz y el diámetro del fierro.
Elegir modelo JVer medidas para cotizar del perno en J
- Ø · Diámetro
- Indica el diámetro solicitado y su unidad.

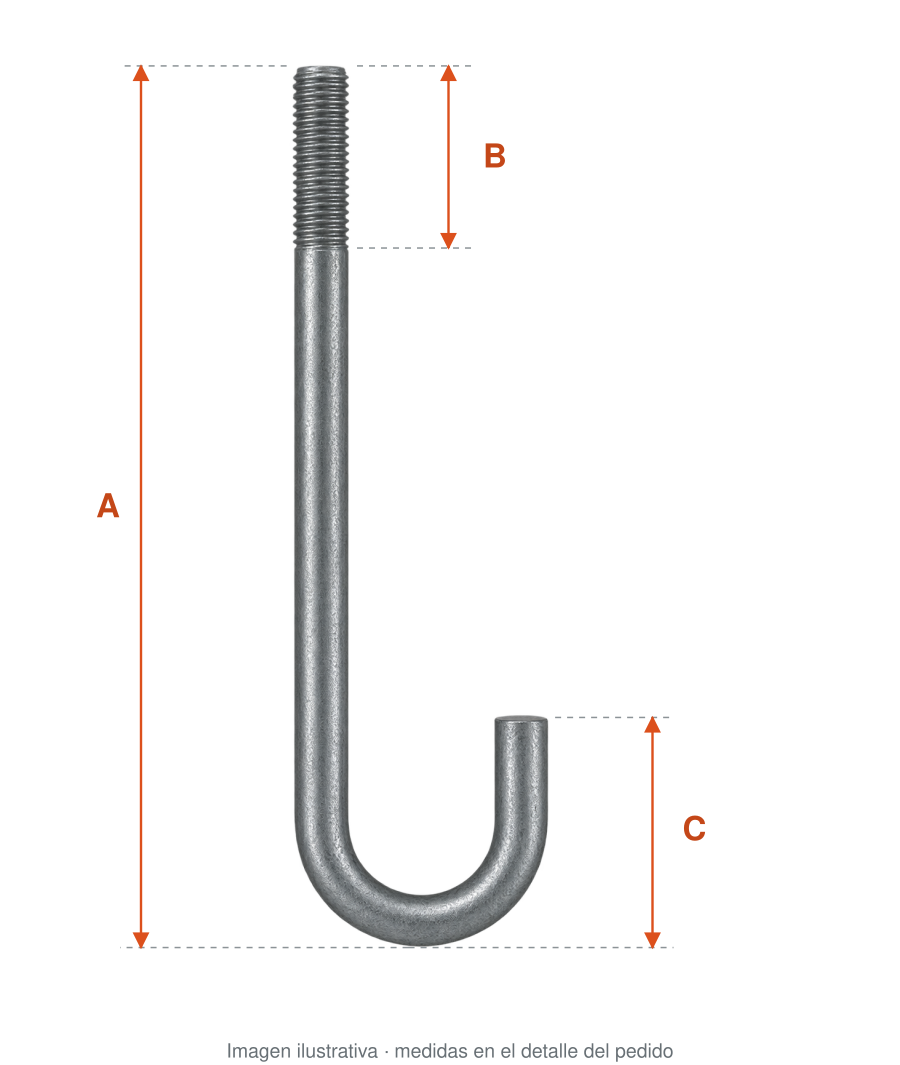

- A · Largo total
- Altura exterior del perno ya doblado, entre los extremos de la flecha. Si tu plano indica el largo de la barra antes de doblar, acláralo.
- B · Largo de rosca
- Longitud del tramo roscado en el extremo superior.
- C · Patilla
- Altura exterior del retorno, desde su extremo hasta la base de la curva, según la flecha.
- Curvatura del gancho
- Estándar según nuestras matrices y el diámetro del fierro. Esta medida la determina el taller; el cliente no debe ingresarla.
03 / CON CAMISABARRA RECTA + TUBO
Perno con camisa
Barra de acero recta, roscada en su extremo superior, con un tubo o camisa en la parte inferior. El tubo se dimensiona según el diámetro del perno y el plano del proyecto.
Elegir con camisaVer medidas para cotizar del perno con camisa
- Ø · Diámetro del perno
- Diámetro de la barra, en pulgadas, igual que en los modelos L y J.
- A · Largo total
- Longitud de extremo a extremo de la barra recta.
- B · Largo de rosca
- Longitud del tramo roscado superior.
- C · Largo de la camisa
- Longitud del tubo inferior, medida en la dirección de la barra.
- D · Diámetro exterior / E · Espesor
- Medidas reales del tubo en milímetros. El diámetro interior resulta de D − 2E y debe permitir el paso de la barra. Un diámetro nominal de cañería no equivale a su diámetro exterior.
- Detalle del conjunto
- El material, la holgura, la posición y la fijación de la camisa se confirman con el plano. Indica placas, tuercas o soldaduras si forman parte de tu proyecto.
Referencia de fabricación: conjuntos con camisa tubular · Portland Bolt ↗
Ilustraciones de referencia de los modelos L, J y con camisa, sin escala de fabricación. Las dimensiones y el detalle del conjunto se definen en tu solicitud y plano.
Elige tu modelo
L, J o con camisa, según las piezas de tu proyecto.
Define las medidas
Indica los largos, el doblez o la camisa y la cantidad.
Revisa y envía
Genera tu ficha y envíala a cotización.
02 / PREPAREMOS TU SOLICITUD
Cuéntanos qué
pernos necesitas.
Agrega una fila por cada modelo y combinación de medidas. Puedes reunir distintos pernos en una sola solicitud.
Una solicitud, todas tus piezas.
Adjunta tu plano o una foto con medidas. Revisaremos la factibilidad, el material y los detalles antes de responder con el precio y las condiciones.
Selecciona el diámetro.
Elige el modelo para indicar el doblez.
Patilla C: desde el extremo del retorno hasta la base exterior de la curva.
D · Diámetro de curvaturaEstándar según el diámetro del fierro. Esta medida no se ingresa.
Define el tubo según tu plano: su diámetro interior debe permitir el paso de la barra.
Adjunta el plano o una foto con las medidas.
02 / PREPAREMOS TU SOLICITUD
Define la placa.
Revisa cada perforación.
Completa las medidas y observa cómo se actualizan el dibujo y las coordenadas de los agujeros.
Placa y perforaciones, en una ficha.
El perfil y el perno son referencias de montaje. Adjunta tu plano para confirmar la distribución y las condiciones de fabricación.
